XLLS型连续流砂过滤器

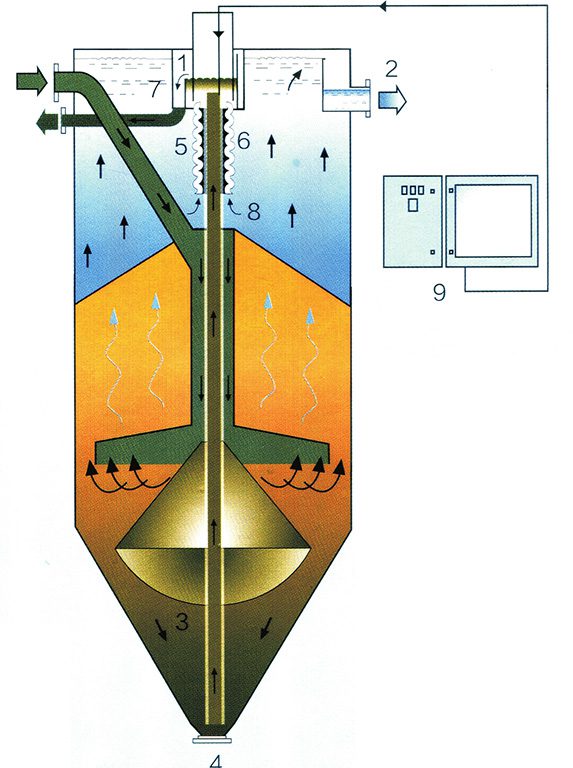

工作原理

       连续流砂过滤器是基于逆流原理，待处理的原水经过进水管，通过位于过滤器底部的布水器进入过滤池，水流由下向上逆流通过滤床，过滤后的过滤液在过滤器顶部聚集并经溢流口流出。此过程中污水中的SS及TP被砂床截留同时石英砂滤料中污染物的含量增加，并且下层滤料层的污染物含量高于上层滤料。
       截获污物的滤料被滤池底部的空气提升泵提升到过滤器顶部的洗砂器，通过紊流作用污染物从滤料中分离出来，杂质通过冲洗水出口排出，净砂利用自重返回砂床从而实现连续过滤，洗砂废水经过专用管道排出。
       污水的净化和污砂的清洗同时进行，因此过滤系统可以不受干扰的连续运行。并且大大减少人工成本。
       滤池内无活动部件，大大减少了设备的故障可能。也是该系统的维护方便。
石英砂参数

描述	0.9-1.2mm	1.2-2.0mm
有效粒径	0.9±0.05mm	1.2±0.05mm
1%的粒径大值	> 1.4mm	>2.2mm
1%的粒径小值	<0.7mm	＜1.0mm
均一性 d60/d10	<1.5	<1.5
盐酸，可溶性Y	<1%	<1%
含铁量	<0.1%	<0.1%
腐殖质含量	<1000mg/L Pt	<1000mg/L Pt

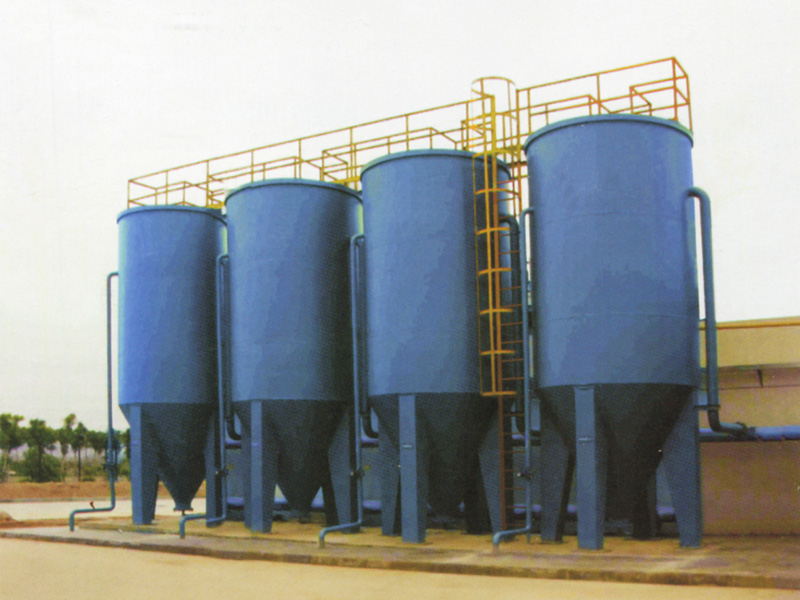

连续流砂过滤罐体
       连续流砂过滤系统可以制作成独立的罐体结构，单独或并联运行。改变罐体直径及高度，可以实现不同规模的处理量。

罐体规格及技术参数

型号	过滤面积（m²）	直径（mm）	高度（mm）	处理水量（m³/h）
XLLS-15	1.5	1140	5450	9-18
XLLS-30	3	1920	5800	18-36
XLLS-40	4	2260	5980	24-48
XLLS-50	5	2500	6120	30-60
XLLS-60	6	2800	6190	36-72
XLLS-70	7	3000	6755	42-84

结构特点

       连续流砂过滤器采用模块化处理模式，可以灵活的适应不同规模的污水过滤。既能大规模安装于集成化的混凝土池中，形成连续流砂过滤池，也可以以罐体形式独立安装成为连续流砂过滤器。

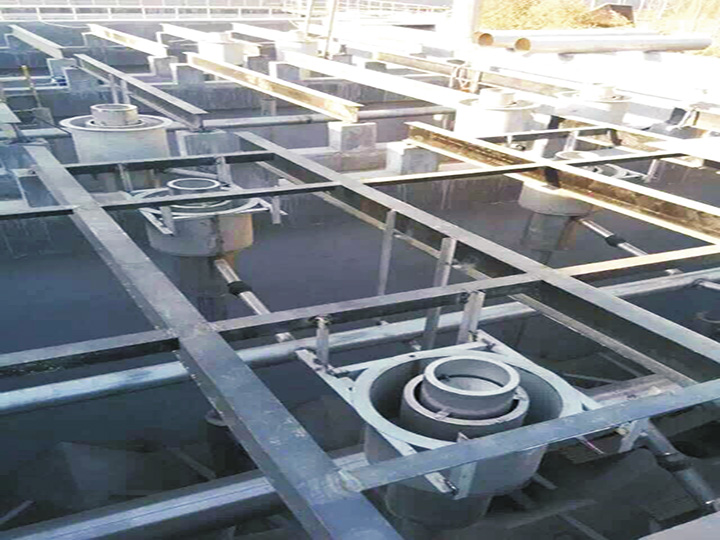

       安装于混凝土池中时，过滤单元由混凝土模拟出独立结构，过滤器共用同一个砂床，但过滤器之间独立运行且互不影响，因此可以针对单独的过滤器的提砂系统及洗砂系统进行维护。
污水深度处理常用工艺投资及运行费用比较

项目	活性流砂过滤器	V型过滤	D型过滤	MBR膜	超滤膜
投资总费用 元m³/水	150-180	150-250	150-250	1500-1600	600-700
运行费用 元m³/水	0.05	0.15	0.10	1.5	0.7
占地面积	小	大	较大	小	小
工艺流程	简洁	较复杂	复杂	简洁	简洁
反冲洗系统	无	有	有	有	有
化学清洗系统	无	无	无	有	有
对操作人员技术要求	低	较高	高	高	高
维护管理	简单	较复杂	较复杂	复杂	复杂
出水水质	好	较好	较好	好	好

注：1、投资费用包括土建费用及设备费用；
2、运行费用包括电缆、药剂消耗、人工管理及设备折旧费用。
